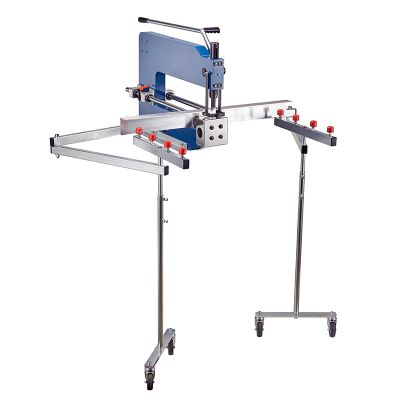

Universal-Ständerlochstanze 510-M
Lieferzeit
auf Anfrage
Universelle 3 in 1 Ständerlochstanze zur Bearbeitung von
Klemmenkästen, Montageplatten und Schaltschranktüren.
Produktdetails
Beschreibung
- ideal zum Stanzen von Klemmenkästen, Gehäusen, Kabeleinführungsplatten und Schaltschranktüren aus Stahlblech oder Edelstahl bis 1000 x 2000mm
- Ausladung des Bügels: 510mm
- Rund, -Quadrat, -Rechteck, - sowie Locher in Sonderformen können eingesetzt werden
- aus Vollmaterial gefertigter, spannungsfrei geglühter Stanzbügel
- Bedienung mit Handhebel
- einfacher und schneller Werkzeugwechsel
- für Reihenstanzungen und Kleinserien
- Nibbeln bis 46x46 mm möglich
Zusatzinformation
Einsatzbereich
- Stanzungen von Schaltschranktüren bis max. 1000 x 2000mm
- Stanzungen von Flanschplatten
- Stanzungen von Kleingehäusen
- Stanzungen von Blechen und Montageplatten
Technische Daten
| Spezifikation | Ausprägung |
| Gewicht | 110 kg |
| Abmessung (ohne Stützen) | 750 x 150 x 500 mm |
| Ausladung des Bügels | 510 mm |
Maximale Blechstärken
| Stahlblech (ST37) | max. 2,0 mm |
| Rostfreier Stahl | max. 1,5 mm möglich (je nach Lochergröße) |
| Plastik, Polyester | max. 4mm (je nach Lochergröße) |
Lieferumfang
- Stanzbügel für Tischmontage
- Handhebel
- Stanzschutzvorrichtung – dient gleichzeitig als Niederhalter
- Mobile Stützarme
- ohne Werkzeuge und zum Stanzen erforderliches Zubehör
Standard Werkzeugprogramm
Rundwerkzeuge
- Ø 4,2 mm bis Ø 60,0 mm
Eckwerkzeuge
- 22,2 x 22,2 mm bis 46,0 x 46,0 mm
Schnittwerkzeuge
- 20,0 x 3,0 mm, 30,0 x 5,0 mm, 60,0 x 5,0 mm
SUB-MIN-D-Locher
- 9-polig bis 37-polig
Locher in Sonderformen
- z.B. Ø 22,5 mm mit 4 Verdrehschutznasen 3,2 mm
Zusatzinformation
| Lieferzeit | auf Anfrage |
